ZHCSG11 February   2017 TPS54340B-Q1

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
    6. 6.6 RT/CLK Timing Requirements
    7. 6.7 Switching Characteristics
    8. 6.8 Typical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
      1. 7.3.1  Fixed-Frequency PWM Control
      2. 7.3.2  Slope Compensation Output Current
      3. 7.3.3  Pulse Skip Eco-mode™
      4. 7.3.4  Low Dropout Operation and Bootstrap Voltage (BOOT)
      5. 7.3.5  Error Amplifier
      6. 7.3.6  Adjusting the Output Voltage
      7. 7.3.7  Enable and Adjusting Undervoltage Lockout
      8. 7.3.8  Internal Soft-Start
      9. 7.3.9  Constant Switching Frequency and Timing Resistor (RT/CLK) Pin)
      10. 7.3.10 Accurate Current Limit Operation and Maximum Switchign Frequency
      11. 7.3.11 Synchronization to RT/CLK Pin
      12. 7.3.12 Overvoltage Protection
      13. 7.3.13 Thermal Shutdown
      14. 7.3.14 Small-Signal Model for Loop Response
      15. 7.3.15 Simple Small-Signal Model for Peak-Current-Mode Control
      16. 7.3.16 Small-Signal Model for Frequency Compensation
    4. 7.4 Device Functional Modes
  8. 8 Application and Implementation
    1. 8.1 Application Information
    2. 8.2 Typical Applications
      1. 8.2.1 Buck Converter With 6-V to 42-V Input and 3.3-V at 3.5-A Output
        1. 8.2.1.1 Design Requirements
        2. 8.2.1.2 Detailed Design Procedure
          1. 8.2.1.2.1  Custom Design With WEBENCH® Tools
          2. 8.2.1.2.2  Selecting the Switching Frequency
          3. 8.2.1.2.3  Output Inductor Selection (LO)
          4. 8.2.1.2.4  Output Capacitor
          5. 8.2.1.2.5  Catch Diode
          6. 8.2.1.2.6  Input Capacitor
          7. 8.2.1.2.7  Bootstrap-Capacitor Selection
          8. 8.2.1.2.8  Undervoltage Lockout Set Point
          9. 8.2.1.2.9  Output Voltage and Feedback Resistors Selection
          10. 8.2.1.2.10 Minimum VIN
          11. 8.2.1.2.11 Compensation
          12. 8.2.1.2.12 Power Dissipation Estimate
          13. 8.2.1.2.13 Discontinuous Conduction Mode and Eco-mode™ Boundary
        3. 8.2.1.3 Application Curves
      2. 8.2.2 Inverting Power Supply
      3. 8.2.3 Split-Rail Power Supply
  9. 9 Power Supply Recommendations
  10. 10Layout
    1. 10.1 Layout Guidelines
    2. 10.2 Layout Example
    3. 10.3 Estimated Circuit Area
  11. 11器件和文档支持
    1. 11.1 器件支持
      1. 11.1.1 使用 WEBENCH® 工具定制设计方案
      2. 11.1.2 Third-Party Products Disclaimer
    2. 11.2 文档支持
      1. 11.2.1 相关文档　
    3. 11.3 社区资源
    4. 11.4 商标
    5. 11.5 静电放电警告
    6. 11.6 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 汽车电子 应用认证
  • 具有符合 AEC-Q100 的下列结果：
    • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H1C
    • 器件组件充电模式 (CDM) ESD 分类等级 C3B
  • 可在轻负载条件下实现高效率，采用脉冲跳跃 Eco-mode™
  • 92mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 146μA 静态运行电流和 2μA 关断电流
  • 100kHz 至 2.5MHz 可调开关频率
  • 同步至外部时钟
  • 可在轻负载条件下使用集成型引导 (BOOT) 再充电场效应晶体管 (FET) 实现低压降
  • 可调欠压闭锁 (UVLO) 电压和迟滞
  • 0.8V 1% 内部电压基准
  • 8 引脚 HSOP 封装，带有 PowerPAD™封装
  • -40°C 至 150°C TJ 运行范围
  • 使用 TPS54340B-Q1 并借助 WEBENCH® 电源设计器创建定制设计方案

2 应用

  • 车辆附件：全球卫星定位 (GPS)（请参见SLVA412），娱乐系统，高级驾驶员辅助系统 (ADAS)，紧急呼叫系统 (eCall)
  • USB 专用充电端口和电池充电器（请参见SLVA464）
  • 工业自动化和电机控制
  • 12V 和 24V 工业、汽车和通信电源系统

3 说明

TPS54340B-Q1 是一款配有集成型高侧 MOSFET 的 42V、3.5A 降压稳压器。按照 ISO 7637 标准，此器件能够耐受的抛负载脉冲高达 45V。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流降至 146μA。当启用引脚被拉至低电平时，关断电源电流被减少至 1μA。

欠压闭锁在内部设定为 4.3V，但可用一个使能引脚上的外部电阻分压器将之提高。该器件可在内部控制输出电压启动斜坡，从而控制启动过程并消除过冲。

宽开关频率范围可实现对效率或者外部组件尺寸进行的优化。频率折返和热关断在过载条件下保护内部和外部组件。

TPS54340B-Q1 器件可提供 8 引脚耐热增强型 HSOP PowerPAD 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS54340B-Q1 HSOP (8) 4.89mm × 3.90mm
  1. 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

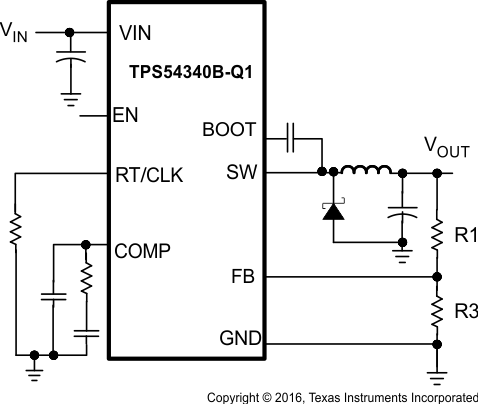

简化电路原理图

TPS54340B-Q1 simple_sch_slvsdx5.gif

效率与负载电流间的关系

TPS54340B-Q1 eff_fron_pg_lvsBK0.gif
