1 特性

  • 4.5V 到 42V（绝对最大值为 45V）输入范围
  • 3.5A 持续电流，4.5A 最小峰值电感器电流限值
  • 电流模式控制直流到直流转换器
  • 92mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 轻负载条件下使用脉冲跳跃实现的高效率 Eco-mode。™
  • 轻负载条件下使用集成型引导 (BOOT) 再充电场效应晶体管 (FET) 实现的低压降
  • 146μA 工作静态电流
  • 1μA 关断电流
  • 100kHz 至 2.5MHz 的固定开关频率
  • 同步至外部时钟
  • 可调欠压闭锁 (UVLO) 电压和滞后
  • 内部软启动
  • 精确逐周期电流限制
  • 过热、过压和频率折返保护
  • 0.8V 1% 内部电压基准
  • 8 引脚 HSOP，带有 PowerPAD™封装
  • TJ 运行范围为 -40°C 至 150°C
  • 使用 TPS54340 并借助 WEBENCH 电源设计器创建定制设计方案

2 应用

    12V，24V 工业、汽车和通信电源系统

3 说明

TPS54340 是一款 42V，3.5A，降压稳压器，此稳压器具有一个集成的高侧 MOSFET。按照 ISO 7637 标准，此器件能够耐受高达 45V 的抛负载脉冲。电流模式控制提供了简单的外部补偿和灵活的组件选择。一个低纹波脉冲跳跃模式将无负载时的电源电流减小至 146μA。当启用引脚被拉至低电平时，关断电源电流被减少至 1μA。

欠压闭锁在内部设定为 4.3V，但可用使能引脚将之提高。输出电压启动斜升由内部控制以提供一个受控的启动并且消除过冲。

宽开关频率范围可实现对效率或者外部组件尺寸的优化。频率折返和热关断在过载条件下保护内部和外部组件。

TPS54340 可提供 8 引脚热增强型 HSOP PowerPAD™ 封装。

器件信息

订货编号 封装 封装尺寸
TPS54340DDA HSOP (8) 4.89mm x 3.9mm

空白

简化电路原理图

TPS54340 simple_sch_lvsBK0.gif

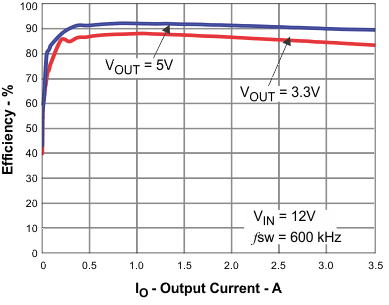

效率与负载电流间的关系

TPS54340 eff_fron_pg_lvsBK0.gif
