ZHCSQS5F April 2006 – January 2024 TPS5420
PRODUCTION DATA

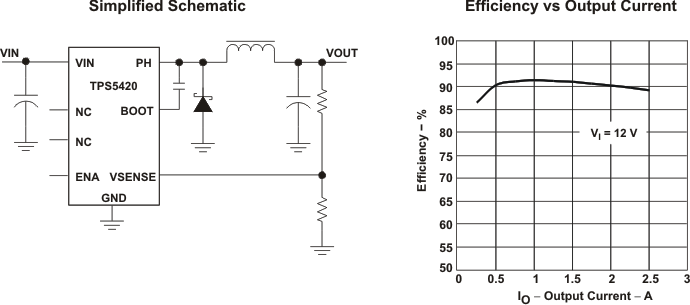

TPS5420 是一款高输出电流的 PWM 转换器,集成了低电阻高侧 N 沟道 MOSFET。具有所列特性的基板上还包括高性能电压误差放大器(可在瞬态条件下提供高稳压精度)、欠压锁定电路(用于防止在输入电压达到 5.5V 前启动)、内部设置的慢启动电路(用于限制浪涌电流)以及电压前馈电路(用于改进瞬态响应)。通过使用 ENA 引脚,关断电源电流通常可减少到 18μA。其他特性包括高电平有效使能端、过流限制、过压保护和热关断。为降低设计复杂性并减少外部元件数量,TPS5420 反馈环路进行了内部补偿。
TPS5420 器件采用易于使用的 8 引脚 SOIC 封装。TI 提供评估模块和 Designer 软件工具,协助快速实现高性能电源设计,满足迫切的设备开发周期要求。
