1 特性

  • 输入电压范围：3.5V 到 42V
  • 200mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 借助脉冲跳跃在轻负载时实现高效率 Eco-mode™
  • 为了实现更加精准的欠压锁定 (UVLO) 电压，此器件的使能阈值比 TPS54140 更严密
  • 可调节的 UVLO 电压和迟滞
  • 116μA 静态工作电流
  • 1.3μA 关断电流
  • 100kHz 至 2.5MHz 开关频率
  • 同步至外部时钟
  • 可调缓起动/排序
  • 欠压 (UV) 和过流 (OV) 电源正常输出
  • 0.8V 内部电压基准
  • 带有 PowerPAD 的 MSOP10 封装和 3mm × 3mm VSON-10 封装™
  • 由 WEBENCH®和 SwitcherPro™软件工具提供支持

2 应用范围

  • 12V 和 24V 工业及商用低功耗系统
  • 汽车售后加装配件：视频、全球卫星定位 (GPS)、娱乐系统

    • 空白

3 说明

TPS54140A 器件是一款集成有高侧 MOSFET 的 42V、1.5A、降压稳压器。它采用电流模式控制，可实现简单的外部补偿和灵活的组件选择。其低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至 116μA。通过使用使能引脚，可将关断电源电流减少至 1.3μA。

其欠压锁定电压在内部设定为 2.5V，但可用使能引脚将之提高。输出电压启动斜坡受控于慢启动引脚，还可以配置该引脚来控制排序/跟踪。一个开漏电源正常信号表示输出处于其标称电压的 94% 至 107% 之内。

宽开关频率范围允许对效率及外部组件尺寸进行优化。频率折返和热关断功能在过载情况下保护部件。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS54140A VSON (10) 3.00mm × 3.00mm
MSOP (10) 3.00mm x 3.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

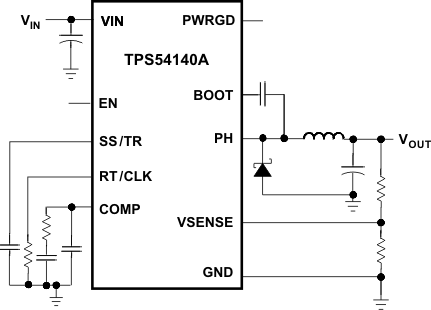

简化电路原理图

TPS54140A sim_sch_lvsb55.gif

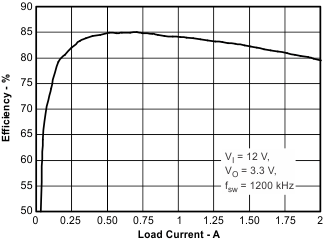

效率与负载电流间的关系

TPS54140A eff_lc_lvs795.gif
