ZHCSF46D June 2016 – May 2017 TLV6001 , TLV6002 , TLV6004
PRODUCTION DATA.
1 特性
- 面向成本敏感型系统的精密放大器
- 低静态电流：75μA/通道
- 电源电压范围：1.8V 至 5.5V
- 输入电压噪声密度：1kHz 时为 28nV/√Hz
- 轨到轨输入和输出
- 增益带宽：1MHz
- 低输入偏置电流：1pA
- 低失调电压：0.75mV
- 单位增益稳定
- 内部射频 (RF) 和电磁干扰 (EMI) 滤波器
- 工作温度范围：
-40°C 至 +125°C
2 应用范围
- 工业和消费类电子产品
- 便携式设备
- 便携式血糖仪系统
- 烟雾探测器
- 白色家电
- 移动电源

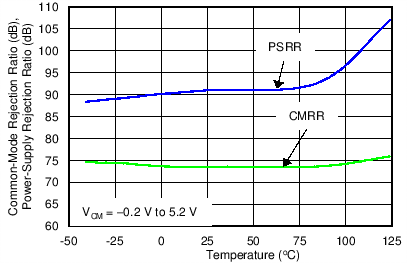

CMRR 和 PSRR 与温度间的关系
3 说明
TLV600x 系列单通道、双通道和四通道运算放大器是专门针对通用 应用进行设计的。该系列器件具有轨到轨输入和输出 (RRIO) 摆幅、低静态电流（典型值：75μA）、高带宽 (1MHz) 以及低噪声（1KHz 时为 28 nV/√Hz）等特性，对于要求在成本和性能之间取得良好平衡的 应用 而言极具吸引力，例如消费类电子产品、烟雾探测器和白色家电。TLV600x 具有低输入偏置电流（典型值：±1.0pA），因此适用于 源阻抗高达兆欧级 的应用。
TLV600x 采用稳健耐用的设计，方便电路设计人员使用。该器件在高达 150pF 的容性负载条件下单位增益稳定，并集成有 RF/EMI 抑制滤波器，在过驱条件下不会出现反相而且具有高静电放电 (ESD) 保护（4kV 人体放电模型 (HBM)）。
此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作，并可在 -40°C 至 125°C 的温度范围内额定运行。
TLV6001（单通道）采用 SC70-5 和 SOT23-5 封装。TLV6002（双通道）采用 SOIC-8 和 VSSOP-8 封装，TLV6004（四通道）采用 TSSOP-14 封装。
器件信息(1)
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| TLV6001 | SC70 (5) | 2.00mm × 1.25mm |
| SOT-23 (5) | 2.90mm × 1.60mm | |
| TLV6002 | SOIC (8) | 4.90mm x 3.91mm |
| VSSOP (8) | 3.00mm × 3.00mm | |
| TLV6004 | 薄型小外形尺寸封装 (TSSOP) (14) | 5.00mm x 4.40mm |
- 要了解所有可用封装，请见数据表末尾的可订购产品附录。
4 修订历史记录
Changes from C Revision (December 2016) to D Revision
- Changed 在引脚功能：TLV6001 表中将反相输入引脚改为同相输入引脚Go
- Changed 在引脚功能：TLV6001R 表中将反相输入引脚改为同相输入引脚Go
- Changed 在引脚功能：TLV6001U 表中将反相输入引脚改为同相输入引脚Go
- Changed 将相关链接表中的“样片和购买”更改成了“立即订购”Go
Changes from B Revision (October 2016) to C Revision
- Changed 引脚配置和功能一节中的所有引脚以反映正确的引脚名称和顺序Go
Changes from A Revision (July 2016) to B Revision
Changes from * Revision (June 2016) to A Revision
