1 特性

  • 低偏移电压：0.75mV（典型值）
  • 低输入偏置电流：1pA（典型值）
  • 宽电源电压范围：1.8V 至 5.5V
  • 轨到轨输入和输出
  • 增益带宽：3MHz
  • 低 IQ：250µA/通道（最大值）
  • 低噪声：1kHz 时为 16nV/√Hz
  • 内部射频 (RF) / 电磁干扰 (EMI) 滤波器
  • 扩展温度范围： -40°C 至 +125°C

2 应用

  • 白色家电
  • 手持测试设备
  • 便携式血糖仪
  • 远程感测
  • 有源滤波器
  • 工业自动化
  • 电池供电型电子产品

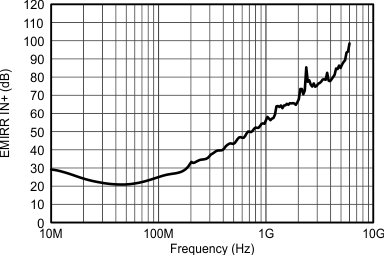

电磁干扰抑制比 (EMIRR) 与频率间的关系

TLV314 TLV2314 TLV4314 tc_emirr_2314_sbos754.gif

3 说明

TLV314 系列单通道、双通道和四通道运算放大器代表了新一代的低功耗、通用运算放大器。该系列器件具有轨到轨输入和输出摆幅 (RRIO)、低静态电流（5V 时的典型值为 150μA/通道）以及 3MHz 的高带宽等特性。 对于电池供电应用而言，一般要求性能和成本良好均衡， 此类放大器非常具有吸引力。此外，TLV314 系列架构可实现低至 1pA 的输入偏置电流，因此适用于 源阻抗 高达兆欧姆级别的应用。

TLV314 器件采用稳健耐用的设计，方便电路设计人员使用：单位增益稳定，具有 RRIO 和集成的 RF/EMI 抑制滤波器，容性负载最高达 300 pF，在过驱情况下不出现反相，并且带有高静电放电 (ESD) 保护（4kV HBM）。

此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作并可在 -40°C 至 +125°C 的扩展工业温度范围内额定运行。

TLV314（单通道）采用 5 引脚 SC70 和小外形尺寸晶体管 (SOT)-23 封装。TLV2314（双通道）采用 8 引脚小外形尺寸集成电路 (SOIC) 和超薄小外形尺寸 (VSSOP) 封装。四通道 TLV4314 采用 14 引脚薄型小外形尺寸 (TSSOP) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TLV314 SOT-23 (5) 2.90mm × 1.60mm
SC70 (5) 2.00mm × 1.25mm
TLV2314 VSSOP (8) 3.00mm × 3.00mm
SOIC (8) 4.90mm x 3.91mm
TLV4314 薄型小外形尺寸封装 (TSSOP) (14) 5.00mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

4 修订历史记录

Changes from * Revision (March 2016) to A Revision

  • 已发布为量产数据 Go
