6.12 典型特性

Table 1. 图形列表

说明 图编号
CMRR 共模抑制比 与频率间的关系 Figure 1
输入偏置和失调电流 与自然通风温度间的关系 Figure 2
VOL 低电平输出电压 与低电平输出电流间的关系 Figure 3, Figure 5, Figure 7
VOH 高电平输出电压 与高电平输出电流间的关系 Figure 4, Figure 6, Figure 8
VO(PP) 峰间输出电压 与频率间的关系 Figure 9
IDD 电源电流 与电源电压间的关系 Figure 10
PSRR 电源抑制比 与频率间的关系 Figure 11
AVD 差分电压增益和相位 与频率间的关系 Figure 12
增益带宽积 与自然通风温度间的关系 Figure 13
SR 压摆率 与电源电压间的关系 Figure 14
与自然通风温度间的关系 Figure 15
φm 相位裕度 与容性负载间的关系 Figure 16
Vn 等效输入噪声电压 与频率间的关系 Figure 17
电压跟随器大信号脉冲响应 Figure 18, Figure 19
电压跟随器小信号脉冲响应 Figure 20
反相大信号脉冲响应 Figure 21, Figure 22
反相小信号响应 Figure 23
串扰 与频率间的关系 Figure 24
TLV271 TLV272 TLV274 tc_cmrr_fqcy_los351.gif
Figure 1. 共模抑制比与
频率间的关系
TLV271 TLV272 TLV274 tc_vo-low_io-low_27v_los351.gif
Figure 3. 低电平输出电压与
低电平输出电流间的关系
TLV271 TLV272 TLV274 tc_vo-low_io-low_5v_los351.gif
Figure 5. 低电平输出电压与
低电平输出电流间的关系
TLV271 TLV272 TLV274 tc_vo-low_io-low_10v_los351.gif
Figure 7. 低电平输出电压与
低电平输出电流间的关系
TLV271 TLV272 TLV274 tc_vo-pp_fqcy_los351.gif
Figure 9. 峰峰值输出电压与
频率间的关系
TLV271 TLV272 TLV274 tc_psrr_fqcy_los351.gif
Figure 11. 电源抑制比与
频率间的关系
TLV271 TLV272 TLV274 tc_g-bw_product_temp_los351.gif
Figure 13. 增益带宽积与
自然通风温度间的关系
TLV271 TLV272 TLV274 tc_slew-rate_temp_los351.gif
Figure 15. 压摆率与
自然通风温度间的关系
TLV271 TLV272 TLV274 tc_equiv-input-noise_fqcy_los351.gif
Figure 17. 等效输入噪声电压与
频率间的关系
TLV271 TLV272 TLV274 tc_v-follow_lg-sig-pulse-resp-10v_los351.gif
Figure 19. 电压跟随器大信号
脉冲响应
TLV271 TLV272 TLV274 tc_invert-lg-signal_5v_los351.gif
Figure 21. 反相大信号脉冲响应
TLV271 TLV272 TLV274 tc_invert-sm-signal_5v_los351.gif
Figure 23. 反相小信号响应
TLV271 TLV272 TLV274 tc_ibias-offset_temp_los351.gif
Figure 2. 输入偏置和失调电流与
自然通风温度间的关系
TLV271 TLV272 TLV274 tc_vo-hi_io-hi_27v_los351.gif
Figure 4. 高电平输出电压与
高电平输出电流间的关系
TLV271 TLV272 TLV274 tc_vo-hi_io-hi_5v_los351.gif
Figure 6. 高电平输出电压与
高电平输出电流间的关系
TLV271 TLV272 TLV274 tc_vo-hi_io-hi_10v_los351.gif
Figure 8. 高电平输出电压与
高电平输出电流间的关系
TLV271 TLV272 TLV274 tc_vsup-isup_los351.gif
Figure 10. 电源电流与
电源电压间的关系

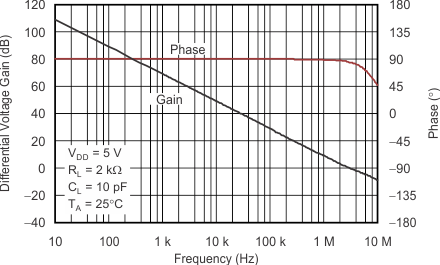

TLV271 TLV272 TLV274 tc_diff_volt_gain_phase_los351.gif
Figure 12. 差分电压增益和相位
TLV271 TLV272 TLV274 tc_slew-rate_vsupply_los351.gif
Figure 14. 压摆率与
电源电压间的关系
TLV271 TLV272 TLV274 tc_phase-margin_cap-load_los351.gif
Figure 16. 相角裕量与
容性负载间的关系
TLV271 TLV272 TLV274 tc_v-follow_lg-sig-pulse-resp-5v_los351.gif
Figure 18. 电压跟随器大信号
脉冲响应
TLV271 TLV272 TLV274 tc_v-follow_sm-sig-pulse-resp-5v_los351.gif
Figure 20. 电压跟随器小信号
脉冲响应
TLV271 TLV272 TLV274 tc_invert-lg-signal_10v_los351.gif
Figure 22. 反相大信号脉冲响应
TLV271 TLV272 TLV274 tc_xtalk_fqcy_los351.gif
Figure 24. 串扰与频率间的关系
