1 特性

  • 适用于汽车电子 应用
  • 宽 VCC 电压范围：3.5V 至 5.5V
  • 40V 的最大输出额定值
  • 12 个功率 DMOS 晶体管输出，
    VCC = 5V 时的连续电流输出达 50mA
  • 热关断保护
  • 针对多级的增强型级联
  • 所有寄存器由单一输入清零
  • 低功耗
  • 缓开关时间（tr和 tf），这十分有助于减少电磁干扰 (EMI)
  • 20 引脚薄型小外形尺寸 (TSSOP)-PW 封装
  • 20 引脚 DW 封装

2 应用

  • 仪表板
  • 信号灯
  • LED 照明和控制

3 说明

TLC6C5912-Q1 是一款单片、中等电压、低电流电源 12 位移位寄存器，设计用于需要相对适量负载功率的系统（如 LED）中。

此器件包含一个 12 位串入、并出移位寄存器，此寄存器为一个 12 位 D 类存储寄存器提供数据。移位和存储寄存器之间的数据传输分别在移位寄存器时钟 (SRCK) 和寄存器时钟 (RCK) 的上升边沿上发生。当移位寄存器清零 (CLR) 为高电平时，存储寄存器将数据传输到输出缓冲器 。一个CLR上的低电平将器件中的所有寄存器清零。将输出使能 (G) 保持为高电平将把输出缓冲器中的所有数据保存为低电平，并且所有漏极输出关闭。保持G为低电平将使得来自存储寄存器中的数据对于输出缓冲器不可见。

当输出缓冲器中的数据为低电平时，DMOS 晶体管的输出被关闭。当数据为高电平时，DMOS 晶体管输出具有电流吸收功能。串行输出 (SER OUT) 在 SRCK 的下降沿随时钟移出器件，为级联应用提供更多保持 时间。这对于时钟信号可能出现偏移的应用、 放置位置相互不靠近的器件、 或者电磁干扰较大的系统而言可以提升性能。此器件内置有热关断保护。

输出端为低侧开漏 DMOS 晶体管，输出额定电压为 40V，VCC = 5V 时拥有 50mA 的连续灌电流能力。电流限值随着结温上升而降低，从而提供额外的器件保护。该器件还提供高达 2000V 的 ESD 人体模型保护和 200V 的 ESD 机器模型保护。

TLC6C5912-Q1 的额定运行环境温度范围为 -40°C 至 125°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TLC6C5912-Q1 SOIC (20) 12.80mm x 7.50mm
TSSOP (20) 6.50mm × 4.40mm
  1. 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

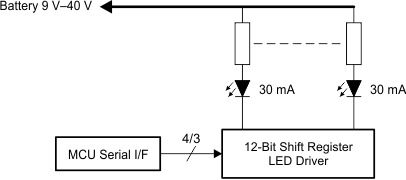

典型应用电路原理图

TLC6C5912-Q1 Typ_App_Schem_SLIS141.gif

4 修订历史记录

Changes from B Revision (December 2015) to C Revision

  • Changed rDS(on) test condition from 50 mA to 20 mAGo
  • 已添加接收文档更新通知部分Go

Changes from A Revision (January 2013) to B Revision

  • Added 引脚配置和功能部分，ESD 额定值表，特性 描述 部分，器件功能模式，应用和实施部分，电源相关建议部分，布局部分，器件和文档支持部分以及机械、封装和可订购信息部分Go

Changes from * Revision (December 2012) to A Revision

  • 已将器件状态从“产品预览”改为“量产数据”Go
