8.2 动态阻抗

动态阻抗被定义为：TL431LI TL432LI Dynamic-Impedance-EQ1.gif。当器件在配备两个外部电阻器的情况下运行时（参见Figure 15），电路的总动态阻抗为：TL431LI TL432LI Dynamic-Impedance-EQ2.gif，约等于 TL431LI TL432LI Dynamic-Impedance-EQ3.gif。

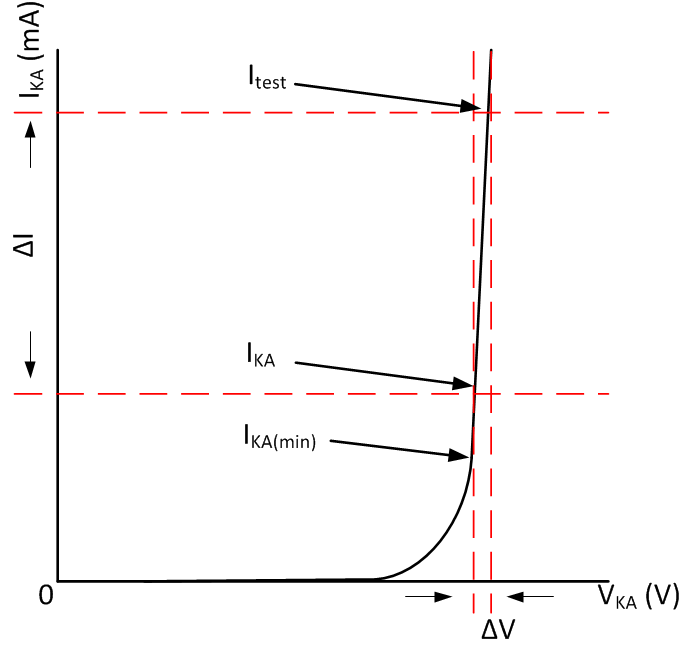

TL431LI 的 VKA 可能会受该动态阻抗的影响。电气特性 中指定了针对 VKA 的 TL431LI 测试电流 Itest。任何对 Itest 的偏离都可能会造成输出 VKA 上的偏差。Figure 17 显示了动态阻抗对 VKA 的影响。

TL431LI TL432LI Dynamic-Impedance.gifFigure 17. 动态阻抗
