Typical Characteristics

At TCASE = +25°C, V+ = 24 V, IN+ = (V+)/2, RLOAD = 50 Ω unless otherwise noted.
OPA521 D004_ClosedLoopGain.gif

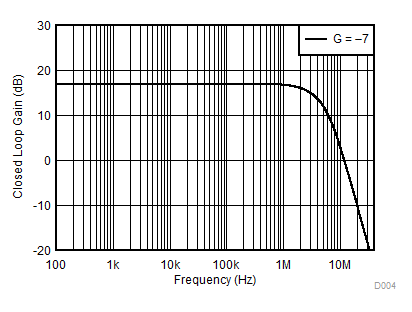

Figure 1. Closed Loop Gain vs Frequency
OPA521 D006_THDN_Freq_7Vrms_Out_Inv.gif
VOUT = 7 VRMS
Figure 3. THD+N vs Frequency
OPA521 D008_Output_Voltage_Noise.gif
Figure 5. Input Voltage Noise Spectral Density
OPA521 D018_SBOS872.gif
Figure 7. Maximum Output Current Limit vs RSET
OPA521 D033_SWN_Load.gif
V+ = 15 V

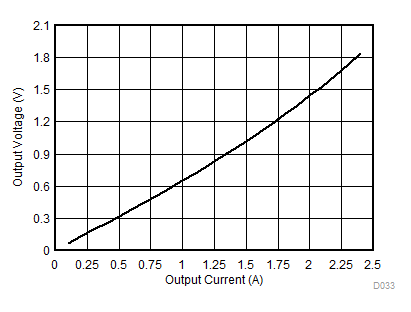

Figure 9. Output Swing from GND vs Output Current (Sinking)
OPA521 D020_SmallSignalStep_100mV.gif

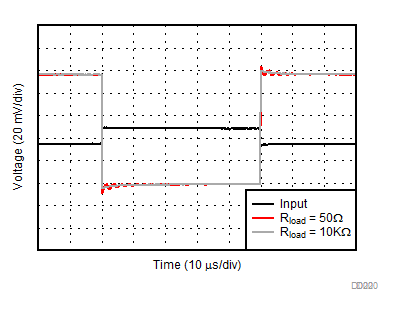

Figure 11. Small-Signal Step Response
OPA521 D022_SmallSignalStep_Overshoot.gif

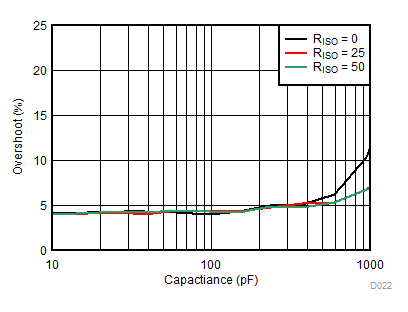

Figure 13. Small-Signal Overshoot vs Capacitive Load
OPA521 D025CMRRvsTemp.gif
V+ = 15 V
Figure 15. CMRR vs Temperature
OPA521 D027_IQvsSupply.gif
V+ = 15 V
Figure 17. Iq vs Supply Voltage
OPA521 D032_p1_10Hz_Noise.gif
Figure 19. 0.1-Hz to 10-Hz Noise
OPA521 D005_PSRR_RTI.gif
Figure 2. PSRR+ vs Frequency
OPA521 D007_THDN_Amp_Inverting.gif
ƒ = 1 kHz
Figure 4. THD+N vs Output Amplitude
OPA521 D009_SBOS872.gif
Figure 6. Input Current Noise Density
OPA521 D034_SWP_Load.gif
V+ = 15 V
Figure 8. Output Swing from V+ vs Output Current (Sourcing)
OPA521 D035_FullPowerBandwidth.gif

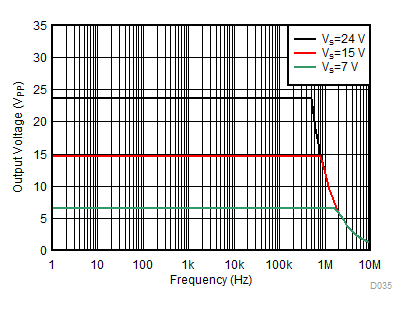

Figure 10. Maximum Output Voltage vs Frequency
OPA521 D021_LargeSignalStep_20V.gif
Figure 12. Large-Signal Step Response
OPA521 D023gainerrorvstemp.gif
V+ = 15 V
Figure 14. Gain Error vs Temperature
OPA521 D025PSRRvsTemp.gif
V+ = 15 V

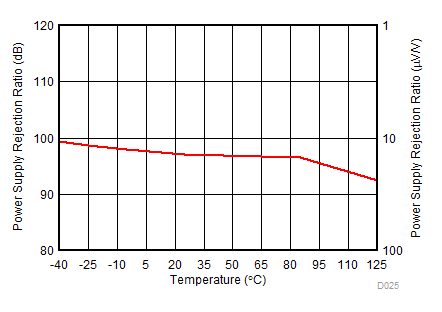

Figure 16. PSRR vs Temperature
OPA521 D028_IQvsTemp12VIQHIQL.gif
V+ = 15 V
Figure 18. Iq vs Temperature
