9.2.1.2 详细设计流程

Figure 47 描述了驱动电容负载的单位增益缓冲器。Equation 1 显示了 Figure 47 中的电路传递函数。Figure 47 未显示运算放大器的开环输出电阻 Ro。

Equation 1. OPA2172-Q1 OPA4172-Q1 ai_refdes_eqn_bos618.gif

Equation 1 中的传递函数存在极点和零点。极点频率 (fp) 取决于 (Ro + RISO) 和 CLOAD。组件 RISO 和 CLOAD 决定了零点频率 (fz)。通过选择 RISO，可使开环增益 (AOL) 与 1/β 间的接近率 (ROC) 达到 20 dB/十倍频，从而确保系统稳定性。Figure 48 阐述了这一概念。请注意，单位增益缓冲器的 1/β 曲线为 0dB。

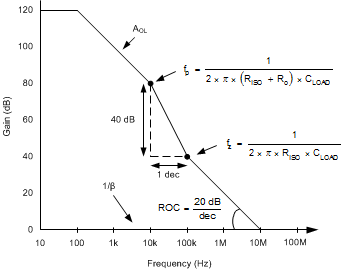

OPA2172-Q1 OPA4172-Q1 ai_refdes_bodeplot_bos618.gifFigure 48. 具有 RISO 补偿的单位增益放大器

ROC 稳定性分析通常为模拟结果。分析的有效性取决于多种因素，尤其是准确的 Ro 建模。除模拟 ROC 外，可靠的稳定性分析还包括使用函数生成器、示波器以及增益和相位分析器，对电路的过冲百分比和交流增益峰值进行测量。然后，通过这些测量值计算相位裕度。Table 5 显示了与 45° 和 60° 相位裕度对应的过冲百分比和交流增益峰值。有关此设计和可用于代替 OPA172-Q1 的其他备选器件的更多详细信息，请参阅《采用隔离电阻器的电容负载驱动解决方案》精密设计 (TIPD128)。

Table 5. 相位裕度与过冲和交流增益峰值间的关系

相位裕度 过冲 交流增益峰值
45° 23.3% 2.35dB
60° 8.8% 0.28dB
