特性

  • 低偏移电压:25μV(最大)
  • 零漂移:0.03µV/°C
  • 低噪声:8.8 nV/√Hz
    0.1Hz 至 10Hz 噪声:0.25µVPP
  • 出色的直流精度:
    电源抑制比 (PSRR):142dB
    共模抑制比 (CMRR):146dB
    开环路增益:136dB
  • 增益带宽:2MHz
  • 静态电流:475µA(最大值)
  • 宽电源电压:±2V 至 ±18V
  • 轨到轨输出:
    输入包括负电源轨
  • 已过滤射频干扰 (RFI) 的输入
  • 微型尺寸封装

应用范围

  • 桥式放大器
  • 应力计
  • 测试设备
  • 传感器 应用
  • 温度测量
  • 电子称
  • 医疗仪表
  • 电阻式温度检测器
  • 精密有源滤波器

说明

OPA2188 运算放大器采用 TI 专有的自动归零技术,可在时间和温度范围内提供低偏移电压(25µV,最大值)以及近似为零的漂移。这些微型的、高精度、低静态电流放大器提供高输入阻抗和摆幅为电源轨 15mV 之内的轨到轨输出。输入共模范围包括负电源轨。单电源或双电源可在 4V 至 36V(±2V 至 ±18V)范围内使用。

OPA2188 器件采用微型小外形尺寸 (MSOP)-8 和小外形尺寸 (SO)-8 封装。此器件的额定工作温度范围为 ―40°C 至 +105°C。

器件信息(1)

器件型号封装封装尺寸(标称值)
OPA2188SOIC (8)4.90mm x 3.91mm
VSSOP (8)3.00mm × 3.00mm
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

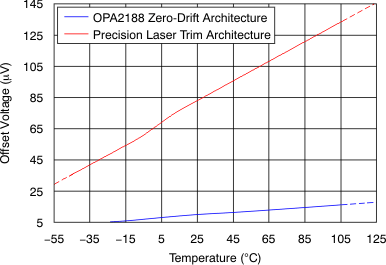

偏移电压与温度间的关系

OPA2188 pg1_tc_bos525.gif
