1 特性

  • 符合汽车应用 标准
  • 具有符合 AEC-Q100 标准的下列结果
    • 器件温度等级 3 级：环境工作温度范围为 –40°C 至 85°C
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
    • 器件组件充电模式 (CDM) ESD 分类等级 C3B
  • 低噪声： 1kHz 下为 3.3nV/√Hz
  • 低失真：1kHz下为 0.00006%
  • 低静态电流：每通道 1.5mA
  • 转换率：17V/μs
  • 宽增益带宽：22MHz (G = 1)
  • 单位增益稳定
  • 轨至轨输出
  • 宽电源电压范围：±1.5V 至 ±18V，
    或 3V 至 36V
  • 小型封装尺寸：
    两种封装类型：8 引脚 SOIC 和 VSSOP

2 应用

  • 汽车
  • 车载音频
  • 高级音频设备
  • 外部音频放大器
  • 车身控制模块

3 说明

OPA1662-Q1 是一个双路双极输入运算放大器，非常适合作为信息娱乐和组合仪表系统中 高级音频设备的 外部放大器。音频系统所面临的首要任务是要确保清晰、高质量的输出信号，这意味着要最大程度地减少进入到信号中的任何噪声。OPA1662-Q1 可提供低噪声密度和 0.00006% 的超低失真 (1kHz)，能够最大限度地增大信号输出。此外，该运算放大器在 2kΩ 负载下还可提供 600mV 范围内的轨至轨输出摆幅。宽余量可确保输出信号不发生削波，并由此保护音频质量。

OPA1662-Q1 可在 ±1.5V 至 ±18V，或者 3V 至 36V 这一非常宽的电源电压范围内运行，每通道电源电流仅为 1.5mA。宽电源范围使得器件获得了设计灵活性，因为它既可以从由电池驱动的功率放大器进行集成，也可以从由 ADC 到 DAC 驱动的功率放大器进行集成，以实现低功耗 应用。此外，该器件还具有 ±30mA 的高输出驱动能力，可作为低功耗应用的唯一 音频放大器，例如用于仪表组提示音。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
OPA1662-Q1 SOIC (8) 4.90mm x 3.91mm
VSSOP (8) 3.00mm × 3.00mm
  1. 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

输入电压噪声密度和输入电流噪声密度与频率间的关系

OPA1662-Q1 G001_SBOS489.png

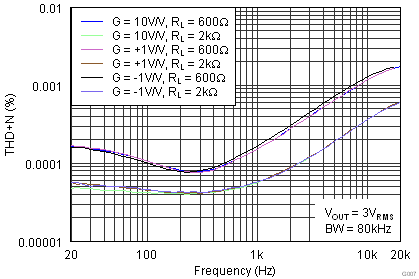

THD+N 比与频率间的关系

OPA1662-Q1 G007_SBOS489.png
