8.2.5 传感器接口

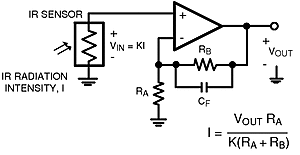

LMV791 和 LMV792 具有低输入偏置电流和低输入基准噪声，是传感器接口应用的理想之选。这些电路需要感应几微伏级别的电压和总计小于 1nA 的电流，因此运算放大器需要具有低电压噪声和低输入偏置电流。典型 应用 包括红外测温、热电偶放大器和 pH 电极缓冲器。Figure 60 是一个用于测量红外辐射强度的典型电路，通常用于远程估测物体的温度。红外传感器会产生一个与 I（落在物体上的红外辐射的强度）成比例的电压。如Figure 60 中所示，K 是红外传感器上的电压 (VIN) 与辐射强度 I 的比例常数。所选的 RA 和 RB 电阻可提供一个高增益来放大该电压，而添加的 CF 则可以滤除高频噪声。

LMV791 LMV792 20116872.gifFigure 60. 红外辐射传感器
