1 特性

  • 典型值：TA = 25°C
  • 双向或单向感测
  • 共模电压范围：4.0V 至 76V
  • 电源电压范围：4.5V 至 76V
  • 固定增益：20、60 和 100V/V
  • 增益精度：±0.1%
  • 偏移：±80µV
  • 带宽 (–3dB)：270kHz
  • 静态电流：小于 100µA
  • 缓冲后的高电流输出：大于 5mA
  • 输入偏置电流：7µA
  • PSRR（直流）：122dB
  • CMRR（直流）：124dB
  • 温度范围：–40°C 至 125°C

2 应用

  • 高侧电流感测
  • 车辆电流测量
  • 电信
  • 电机控制
  • 激光或发光二极管 (LED) 驱动器
  • 电源管理
  • 太阳能面板监控

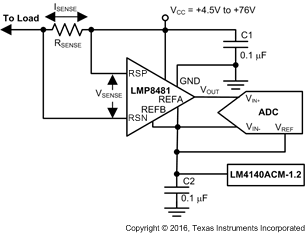

典型应用电路原理图

LMP8480 LMP8481 30191535.gif

3 说明

LMP8480 和 LMP8481 是精密的高侧电流感测放大器，可将作用于电流感测电阻两端较小的差分电压放大为高输入共模电压。这些放大器专为双向 (LMP8481) 或单向 (LMP8480) 电流 应用而设计， 并支持共模电压范围为 4V 至 76V 且带宽为 270kHz 的输入信号。由于工作电源电压范围与输入共模电压范围之间有重叠，因此 LMP848x 可由同一受监视的电压进行供电。该优势使得我们无需再将中间电源电压路由至电流正受监视的负载点，从而减少组件数并节省板空间。

LMP848x 系列包含 20、60 和 100 等各种固定增益，适用于在各种温度下都需实现高精度的 应用 。低输入偏移电压允许在不影响系统误差的情况下使用较小的感应电阻器。凭借 –40°C 至 125°C 的宽工作温度范围，LMP848x 成为汽车、电信、工业和消费类 应用的理想之选。LMP8480 和 LMP8481 是 MAX4080 和 MAX4081 的引脚到引脚替代产品，可提升偏移电压、扩大基准调节范围并提高输出驱动能力。LMP8480 和 LMP8481 采用 8 引脚 VSSOP 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LMP8480 VSSOP (8) 3.00mm x 3.00mm
LMP8481 VSSOP (8) 3.00mm x 3.00mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

4 修订历史记录

Changes from D Revision (April 2016) to E Revision

  • Deleted 删除了最后一个 特性 项目Go
  • Deleted LMP8480-H row from Device Comparison TableGo
  • Changed REFA to REFB and REFB to REFA for pins 6 and 7, respectively, in Pin Functions tableGo
  • Deleted NCQ column from Thermal Information tableGo
  • Changed bidirectional to unidirectional is description of Figure 22 in Basic Connections section Go

Changes from C Revision (September 2015) to D Revision

  • 更改了典型应用原理图：调换了 RSN 和 RSP 标签Go
  • Changed conditions of Electrical Characteristics table Go
  • Added unit to ROUT parameter in Electrical Characteristics table Go
  • Changed first paragraph of Overview section Go

Changes from B Revision (December 2014) to C Revision

  • Deleted 删除了 LMP8480 和 LMP8481 的 WSON 封装选项Go
  • Deleted -F version (50x gain) for LMP8480 and LMP8481Go
  • Deleted WSON package options for LMP8480 and LMP8481 Go

Changes from A Revision (August 2012) to B Revision

  • Added 引脚配置和功能部分，ESD 额定值表，特性 说明 部分、器件功能模式、应用和实施部分、电源相关建议部分、布局部分、器件和文档支持部分以及机械、封装和可订购信息部分Go
