7.3.4 电流调节

通过电机绕组的电流由一个可调的固定关断时间 PWM 电流调节电路进行调节。当 H 桥被启用时，电流以一定的速率上升通过绕组，该速率取决于直流电压、绕组电感和存在的反电动势大小。当电流达到电流调节阈值时，电桥进入衰减模式以减小电流，该模式将持续一段 20μs 的固定时间。关断时间结束后，电桥重新启用，开始另一个 PWM 循环。

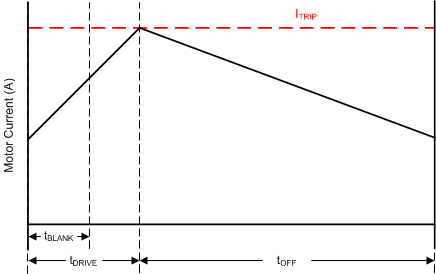

DRV8886AT current_reg_lvsd39.gifFigure 14. 电流斩波波形

PWM 调节电流由比较器设置，该比较器监测与低侧功率 MOSFET 并联的电流检测 MOSFET 两端的电压。电流检测 MOSFET 通过基准电流进行偏置，该基准电流是电流模式正弦加权 DAC 的输出，其满量程基准电流由通过 RREF 引脚的电流设置。在 RREF 引脚到 GND 之间放置一个外部电阻器，用于设置基准电流。此外，TRQ 引脚还可以进一步调节基准电流。

使用 Equation 1 计算满量程调节电流。

Equation 1. DRV8886AT eq_chop_current_lvsd39.gif

例如，如果一个 30kΩ 电阻器连接到 RREF 引脚，则满量程调节电流为 1A（TRQ 为 100%）。

TRQ 引脚是用于调节输出电流的 DAC 的输入。Table 5 列出了不同输入的当前标量值。

Table 5. 转矩 DAC 设置

TRQ 电流标量 (TRQ)
0 100%
Z 75%
1 50%
