8.2.1.2.3.2 瞬态热性能

电机驱动器器件可能会遇到不同的瞬态驱动条件，导致在短时间内出现大电流。这些条件可能包括

  • 电机在转子尚未全速运转的情况下启动。
  • 由于其中一个电机输出发生电源短路或接地短路、器件的过流保护功能时断时续而出现故障。
  • 短暂为电机或电磁阀加电，然后断电。

对于这些瞬态情况，驱动持续时间是另一个影响热性能的因素。在瞬态情况中，热阻抗 (ZθJA) 表示结至环境热性能。Figure 24 和Figure 25 显示了 1oz 和 2oz 铜布局的仿真热阻抗。在这些图表中，实线表示 2 层电路板，虚线表示 4 层电路板。这些图表表明，短电流脉冲可实现更佳的热性能。在短时间内，器件封装决定了热性能。对于更长的驱动脉冲，电路板的布局对热性能的影响更大。这两个图表显示了热阻抗由于层数不同而分裂的曲线，而且随着驱动脉冲持续时间的延长，热阻抗的值还会因覆铜区的大小而变化。可以将非常长的脉冲视为稳态性能。

DRV8876 1oz_TR_SLVSDS7.gifFigure 24. 1oz 铜布局的 HTSSOP 封装结至环境热阻抗

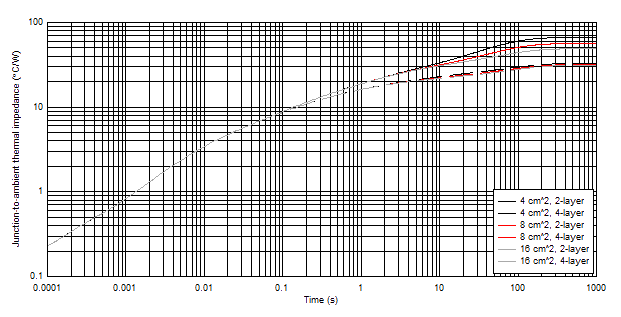

DRV8876 2oz_TR_SLVSDS7.gifFigure 25. 2oz 铜布局的 HTSSOP 封装结至环境热阻抗
