8.2.1.2.3.1 稳态热性能

“稳态条件”假设电机驱动器使用恒定 RMS 电流运行很长一段时间。Figure 20、Figure 21、Figure 22 和Figure 23 显示了 RθJA 及 ΨJB（结至板特征参数）的变化，它们的变化取决于覆铜区、覆铜厚度和 PCB 层数。覆铜区越大、层数越多、铜平面越厚，RθJA 和 ΨJB 就越小，表明 PCB 布局的热性能越强。

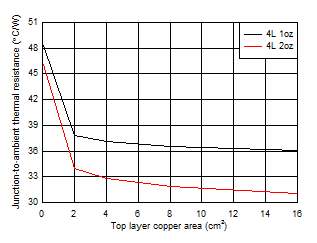

DRV8876 4L_SS_JA_SLVSDS7.gifFigure 20. HTSSOP、4 层 PCB 结至环境热阻与覆铜区的关系
DRV8876 2L_SS_JA_SLVSDS7.gifFigure 22. HTSSOP、2 层 PCB 结至环境热阻与覆铜区的关系

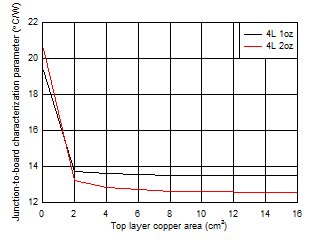

DRV8876 4L_SS_JB_SLVSDS7.gifFigure 21. HTSSOP、4 层 PCB 结至板特征参数与覆铜区的关系

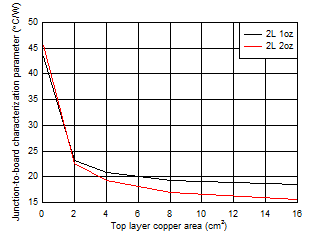

DRV8876 2L_SS_JB_SLVSDS7.gifFigure 23. HTSSOP、2 层 PCB 结至板特征参数与覆铜区的关系
