11 器件和文档支持

11.1 器件支持

11.1.1 器件命名规则

Table 9. 封装具体信息

封装类型 引脚 连接器
FLQ 203 LGA
Part_Number_DLP6500FLQ.gifFigure 19. 部件号说明

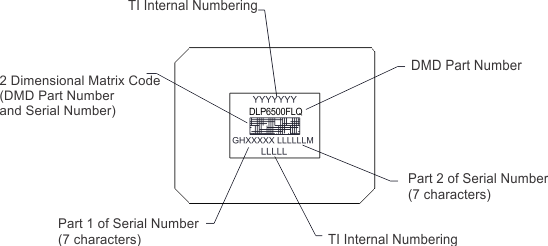

11.1.2 器件标记

器件标记将包括可读信息和一个二维矩阵码。 Figure 20 中显示了可读信息。 二维矩阵码是一个字母数字字符串，其中包含 DMD 部件号、序列号的第 1 部分和序列号的第 2 部分。 DMD 序列号（第 1 部分）的首字符为制造年份。 DMD 序列号（第 1 部分）的第二个字符为制造月份。 DMD 序列号（第 2 部分）的最后一个字符为偏置电压二进制字母。

typa_2nd.gifFigure 20. DMD 标记位置

11.2 文档支持

11.2.1 相关文档　

以下文档包含关于使用 DLP6500 器件的更多信息。

Table 10. 相关文档

文档
DLPC900 数字控制器数据表 DLPS037
DLPC900 软件编程人员指南 DLPU018

11.3 商标

DLP is a trademark of Texas Instruments.

All other trademarks are the property of their respective owners.

11.4 静电放电警告

esds-image

这些装置包含有限的内置 ESD 保护。 存储或装卸时，应将导线一起截短或将装置放置于导电泡棉中，以防止 MOS 门极遭受静电损伤。

11.5 术语表

SLYZ022 — TI 术语表。

这份术语表列出并解释术语、首字母缩略词和定义。
