1 特性

  • 低功耗：1.5GSPS 时为 1.8W（完全工作条件下）
  • 多 DAC 同步
  • 可选 2x，4x，8x，16x 内插滤波器
    • 阻带衰减 > 90 dBc
  • 灵活的片载复杂混频
    • 两个支持 32 位数控振荡器 (NCO) 的精细混频器
    • 省电模式粗糙混音器：±n×fS/8
  • 高性能、低抖动时钟倍乘锁相环路 (PLL)
  • 数字 I 与 Q 校正
    • 增益、相位和偏移
  • 数字反相正弦滤波器
  • 32 位 DDR 灵活低压差分信号 (LVDS) 输入数据总线
    • 8 样品输入 FIFO
    • 支持高达 750 每秒百万次采样 (MSPS) 的数据速率
    • 数据样式检查器
    • 奇偶效验检测
  • 温度传感器
  • 可扩展差动输出：10mA 至 30mA
  • 196 焊球、12mm × 12mm NFBGA

2 应用范围

  • 蜂窝基站
  • 分集传输
  • 宽频带通信

3 说明

DAC34SH84 是一款采样速率高达 1.5GSPS 的极低功耗、高动态范围、四通道、16 位数模转换器 (DAC)。

该器件包含的 特性 可简化复杂传输架构的设计：阻带衰减超过 90dB 的 2x 至 16x 数字插值滤波器可简化数据接口和重建滤波器。独立的复杂混音器支持灵活载波布局。

一个高性能低抖动时钟乘法器可简化器件计时，而又不会对动态范围造成太大影响。数字正交调制器校正 (QMC) 可在直接上变频应用中为通道间的增益、偏移和相位实现完整的 IQ 补偿。

数字数据可通过一个带有片上端接的 32 位宽 LVDS 数据总线输入器件。此宽总线可处理高带宽信号。该器件包含一个 FIFO、数据样式检查器以及奇偶测试功能来简化输入接口。此外，该接口还可实现多种器件的全面同步。

该器件在 -40°C 至 85°C 的完整工业温度范围内额定运行，采用 196 焊球、12mm x 12mm、间距为 0.8mm 的 NFBGA 封装。

DAC34SH84 功耗较低、支持高带宽、具备出色的串扰性能和高动态范围 特性 ，非常适合下一代通信系统。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
DAC34SH84 NFBGA (196) 12.00mm x 12.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

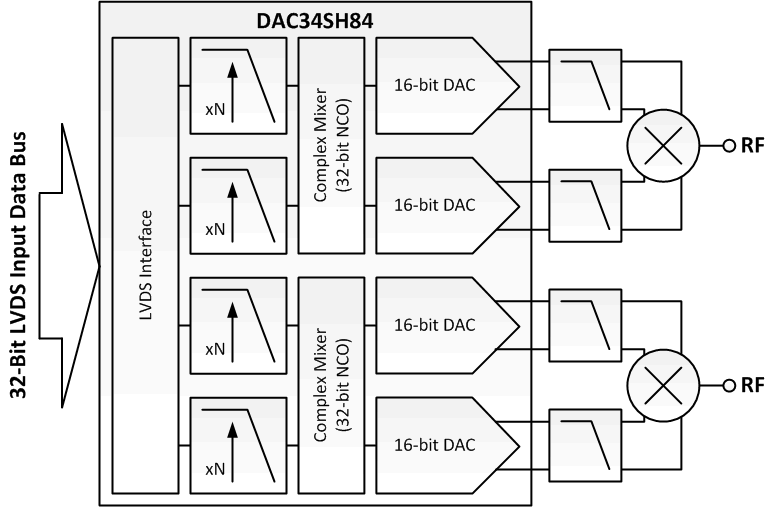

简化电路原理图

DAC34SH84 fp_schem_las808.gif

4 修订历史记录

Changes from D Revision (October 2012) to E Revision

  • Added ESD 额定值表，特性 描述部分，器件功能模式，应用和实施部分，电源相关建议部分，布局部分，器件和文档支持部分以及机械、封装和可订购信息部分。Go

Changes from C Revision (October 2012) to D Revision

  • Changed “超前信息”至“量产数据”Go

Changes from B Revision (July 2012) to C Revision

  • Added Phase-Locked Loop section to Electrical Characteristics — Digital tableGo
  • Revised the text in the Bypass Mode sectionGo
  • Added reference to new PLL section in Electrical Characteristics – Digital tableGo
  • Added a sentence to the last paragraph in the Data Pattern Checker sectionGo
  • Changed version registerGo
  • Changed contents of version registerGo

Changes from A Revision (June 2012) to B Revision

  • Added thermal information to the Absolute Maximum Ratings tableGo
  • Added Recommended Operating Conditions tableGo
  • Deleted OPERATING RANGE section from bottom of Electrical Characteristics - DC Specifications tableGo
  • Changed DAC Wake-up Time in Electrical Characteristics – AC SpecificationsGo
