ZHCSEY1 April   2016

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Device Comparison Table
  6. 6 Pin Configuration and Functions
  7. 7 Specifications
    1. 7.1 Absolute Maximum Ratings
    2. 7.2 ESD Ratings
    3. 7.3 Recommended Operating Conditions
    4. 7.4 Thermal Information
    5. 7.5 Electrical Characteristics
    6. 7.6 Timing Requirements
    7. 7.7 Typical Characteristics
    8. 7.8 Typical Characteristics
  8. 8 Detailed Description
    1. 8.1 Overview
    2. 8.2 Functional Block Diagram
    3. 8.3 Feature Description
      1. 8.3.1 Input Overvoltage Protection
      2. 8.3.2 Undervoltage Lockout (UVLO)
      3. 8.3.3 External NTC Monitoring (TS)
      4. 8.3.4 50-mA LDO (LDO)
      5. 8.3.5 Charge Status Indicator (CHG)
      6. 8.3.6 Input Current Limit Control (EN)
    4. 8.4 Device Functional Modes
      1. 8.4.1 Charging Operation
        1. 8.4.1.1 Charger Operation with Minimum System Voltage Mode Enabled
        2. 8.4.1.2 Precharge Mode (V(BAT) ≤ V(LOWV))
        3. 8.4.1.3 Fast Charge Mode
      2. 8.4.2 Programmable Input Current Limit (ISET)
      3. 8.4.3 Sleep Mode
      4. 8.4.4 Thermal Regulation and Thermal Shutdown
  9. 9 Application and Implementation
    1. 9.1 Application Information
    2. 9.2 Typical Application
      1. 9.2.1 Design Requirements
      2. 9.2.2 Detailed Design Procedure
        1. 9.2.2.1 Selection of Input and Output Capacitors
        2. 9.2.2.2 Thermal Considerations
      3. 9.2.3 Application Curves
    3. 9.3 System Examples
  10. 10Power Supply Recommendations
  11. 11Layout
    1. 11.1 Layout Guidelines
    2. 11.2 Layout Example
  12. 12器件和文档支持
    1. 12.1 社区资源
    2. 12.2 商标
    3. 12.3 静电放电警告
    4. 12.4 Glossary
  13. 13机械、封装和可订购信息

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • DQC|10
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 标准的下列结果：
    • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
    • 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 单节 LiFePO4 充电算法
  • 30V 额定输入电压，具有 10.5V 过压保护 (OVP)
  • 50mA 集成低压降线性稳压器 (LDO)
  • 可编程充电电流（通过 ISET 和 EN 端子编程）
  • 热调节和保护
  • 软启动特性可降低浪涌电流
  • 电池负温度系数 (NTC) 监视
  • 充电状态指示
  • 具有可湿性侧面的 10 引脚小外形尺寸无引线 (SON) (2mm × 3mm) 封装

2 应用

  • 汽车用紧急呼叫
  • 汽车远程信息处理
  • 车辆全球定位系统 (GPS) 跟踪
  • 车载网络视频摄像机
  • 智能钥匙
  • 汽车娱乐备用电池

3 说明

bq25071-Q1 是一款高度集成的 LiFePO4 线性电池充电器，面向空间受限的汽车 应用。该器件由 USB 端口或交流适配器供电，并为单节 LiFePO4 电池提供高达 1A 的充电电流。30V 的额定输入电压支持未经稳压的低成本适配器。

bq25071-Q1 具有一个电源输出，可在对电池充电的同时为系统供电。输入电流既可通过 ISET 输入编程设定在 100mA 至 1A 范围内，也可以在 USB500 模式下配置。另外，IC 中还集成了一个 4.9V ±10% 50mA LDO，用于为低功耗外部电路供电。

LiFePO4 充电算法可消除锂电池充电周期中所用的恒压模式控制下常见的电流逐渐减小过程，可大幅缩短充电时间。在这种情况下，电池将快速充电至过充电压，然后降至较低的浮充电压阈值。该充电器集成了具有充电电流和电压感应功能的功率级，可在电流和电压调节环路中获得高级别的精度。内部控制环路可在整个充电周期内监视 IC 结温，并在温度超过内部温度阈值时减小充电电流。

器件信息 (1)

部件号 封装 封装尺寸（标称值）
bq25071-Q1 WSON (10) 2.00mm x 3.00mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

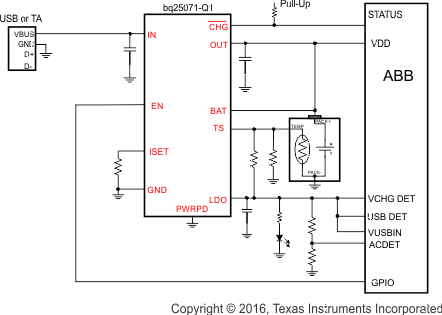

应用电路原理图

bq25071-Q1 fp_app_sch_sluscd6.gif
