ZHCSFZ4 February   2017 AMC1304L05-Q1 , AMC1304L25-Q1 , AMC1304M05-Q1 , AMC1304M25-Q1

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Device Comparison Table
  6. 6 Pin Configurations and Functions
  7. 7 Specifications
    1. 7.1  Absolute Maximum Ratings
    2. 7.2  ESD Ratings
    3. 7.3  Recommended Operating Conditions
    4. 7.4  Thermal Information
    5. 7.5  Power Ratings
    6. 7.6  Insulation Specifications
    7. 7.7  Safety-Related Certifications
    8. 7.8  Safety Limiting Values
    9. 7.9  Electrical Characteristics: AMC1304x05-Q1
    10. 7.10 Electrical Characteristics: AMC1304x25-Q1
    11. 7.11 Switching Characteristics
    12. 7.12 Insulation Characteristics Curves
    13. 7.13 Typical Characteristics
  8. 8 Detailed Description
    1. 8.1 Overview
    2. 8.2 Functional Block Diagram
    3. 8.3 Feature Description
      1. 8.3.1 Analog Input
      2. 8.3.2 Modulator
      3. 8.3.3 Digital Output
    4. 8.4 Device Functional Modes
      1. 8.4.1 Fail-Safe Output
      2. 8.4.2 Output Behavior in Case of a Full-Scale Input
  9. 9 Application and Implementation
    1. 9.1 Application Information
      1. 9.1.1 Digital Filter Usage
    2. 9.2 Typical Applications
      1. 9.2.1 Traction Inverter Application
        1. 9.2.1.1 Design Requirements
        2. 9.2.1.2 Detailed Design Procedure
        3. 9.2.1.3 Application Curve
      2. 9.2.2 Isolated Voltage Sensing
        1. 9.2.2.1 Design Requirements
        2. 9.2.2.2 Detailed Design Procedure
        3. 9.2.2.3 Application Curve
      3. 9.2.3 Do's and Don'ts
  10. 10Power-Supply Recommendations
  11. 11Layout
    1. 11.1 Layout Guidelines
    2. 11.2 Layout Examples
  12. 12器件和文档支持
    1. 12.1 文档支持
      1. 12.1.1 相关文档
    2. 12.2 相关链接
    3. 12.3 接收文档更新通知
    4. 12.4 社区资源
    5. 12.5 商标
    6. 12.6 静电放电警告
    7. 12.7 Glossary
  13. 13机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 汽车电子 应用认证
  • 具有符合 AEC-Q100 的下列结果：
    • 温度等级 1：-40°C 至 +125°C
    • 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
    • 组件充电模式 (CDM) ESD 分类等级 C6
  • 与以下器件引脚兼容的系列：
    • 输入电压范围为 ±50mV 或 ±250mV
    • CMOS 或 LVDS 数字接口选项
  • 出色的直流性能：
    • 偏移误差：±50µV 或 ±100µV（最大值）
    • 偏移漂移：1.3µV/°C（最大值）
    • 增益误差：±0.2% 或 ±0.3%（最大值）
    • 增益漂移：±40ppm/°C（最大值）
  • 安全相关认证：
    • 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
    • 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
    • CAN/CSA No. 5A 组件验收服务通知
  • 瞬态抗扰度：15kV/µs（最小值）
  • 高电磁场抗扰度
    （请参见应用手册 SLLA181A）
  • 5MHz 至 20MHz 外部时钟输入
  • 18V 片载低压降 (LDO) 稳压器

2 应用

  • 基于分流的电流感测或基于电阻分压器的电压感测输入：
    • 牵引逆变器
    • 板载充电器 (OBC)
    • 直流-直流转换器
    • 电池管理系统 (BMS)

3 说明

AMC1304-Q1 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

AMC1304-Q1 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。

在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。

AMC1304-Q1 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
AMC1304x-Q1 SOIC (16) 10.30mm x 7.50mm
  1. 如需了解所有可用封装，请参见数据表末尾的可订购产品附录。

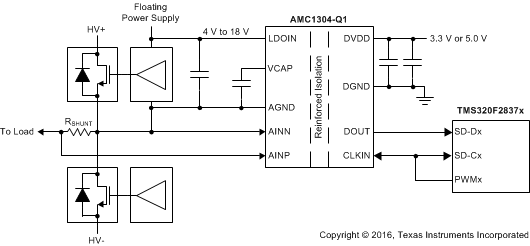

简化电路原理图

AMC1304L05-Q1 AMC1304L25-Q1 AMC1304M05-Q1 AMC1304M25-Q1 ai_sch_bas799.gif
