ZHCSK41 August   2019 AFE7769

PRODUCTION DATA.

  1. 1特性
  2. 2应用
  3. 3说明
    1.     AFE7769 方框图
  4. 4修订历史记录
  5. 5说明 （续）
  6. 6器件和文档支持
    1. 6.1 接收文档更新通知
    2. 6.2 社区资源
    3. 6.3 商标
    4. 6.4 静电放电警告
    5. 6.5 Glossary
  7. 7机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

3 说明

AFE7769 器件是一款高性能的多通道收发器，集成了四条直接上变频发送器链、四条直接下变频接收器链和两条宽带射频采样数字化辅助链（反馈路径）。发送器链和接收器链的高动态范围可使无线基站生成和接收 2G、3G、4G 和 5G 信号。

AFE7769 的低功率耗散和大规模通道集成特性能克服 4G 和 5G 大规模 MIMO 基站的功率和尺寸限制。宽带和高动态范围反馈路径可以帮助发送器链中的功率放大器进行数字预失真 (DPD)。串行器/解串器的高速度有助于减少传入和传出数据时所需的通道数。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
AFE7769 FCBGA (400) 17.00mm × 17.00mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

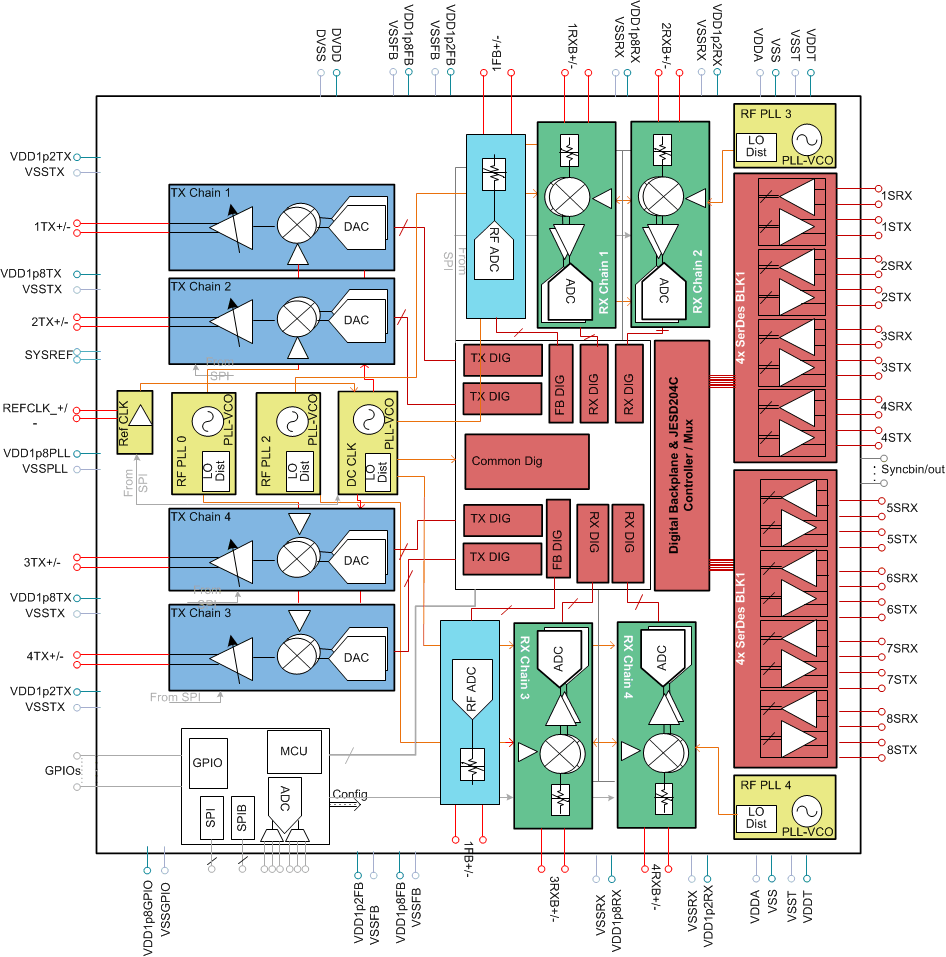

AFE7769 方框图

AFE7769 fbd-03-sbasa03.gif
