1 特性

  • 采样速率：1MHz
  • 无延迟输出
  • 单极，真正的差分输入范围：
    –VREF 至 +VREF
  • 宽共模电压范围：
    0V 至 VREF（共模抑制比 (CMRR) 最小值为 90dB）
  • SPI™兼容串行接口，此接口具有
    菊花链选项
  • 出色的交流和直流性能：
    • ADS8881C：
      积分非线性 (INL)：±1 LSB（典型值），±2.0 LSB（最大值）
      微分非线性 (DNL)：±1.0 LSB（最大值），18 位无丟码 (NMC)
      信噪比 (SNR)：100dB，总谐波失真 (THD)：–115dB
    • ADS8881I：
      INL：±1.5 LSB（典型值），±3.0 LSB（最大值）
      DNL：±1.5 和 –1 LSB（最大值），18 位 NMC
      SNR：100dB，THD：–115dB
  • 宽工作电压范围：
    • AVDD：2.7V 至 3.6V
    • DVDD：2.7V 至 3.6V
      （与 AVDD 无关）
    • REF：2.5V 至 5V（与 AVDD 无关）
    • 工作温度：
      ADS8881C：0°C 至 +70°C
      ADS8881I：      –40°C 至 +85°C
  • 低功率耗散：
    • 1MSPS 时为 5.5mW
    • 100kSPS 时为 0.55mW
    • 10kSPS 时为 55µW
  • 断电电流 (AVDD)：50nA
  • 满量程阶跃稳定至 18 位：290ns
  • 封装：MSOP-10 和 VSON-10

2 应用

  • 自动测试设备 (ATE)
  • 仪表和处理卡
  • 精密医疗设备
  • 低功耗、电池供电类仪器

3 说明

ADS8881 是一款 18 位，1MSPS，真差分输入，模数转换器 (ADC)。此器件以 2.5V 至 5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压 (AVDD)。

该器件提供一个兼容的 SPI 串口。该串口也支持菊花链操作以实现多个器件级联。一个可选的繁忙指示器位可轻松实现与数字主机的同步。

该器件支持单极真正差分模拟输入信号，差分输入摆幅为 –VREF 至 VREF。这一真正的差分模拟输入结构可使共模电压达到 0V 至 VREF 范围内的任意值（当两路输入均在 –0.1V 至 VREF + 0.1V 的输入工作电压范围内）。

器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。该特性使得 ADS8881 非常适合低速 应用。

器件信息(1)

产品型号 封装 封装尺寸（标称值）
ADS8881x VSSOP (10) 3.00mm × 3.00mm
VSON (10) 3.00mm x 3.00mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

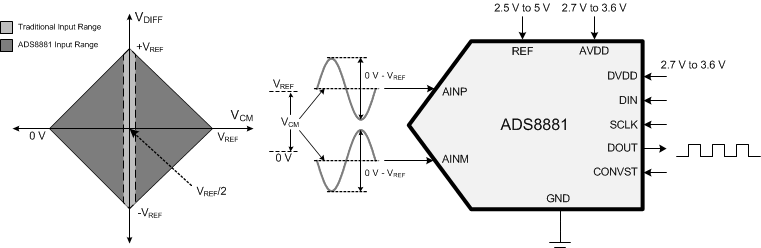

真正的差分输入范围

ADS8881C ADS8881I fbd_8881_sbas557.gif
